日本菊水 TOS9300 交流耐壓絕緣測試儀
耐壓•絕緣電阻•接地導通•泄漏電流•局部放電
滿足各種電氣安全測試規格要求的綜合機型
TOS9300 系列是多功能電氣安全規格測試分析儀，可以對電子設備/ 電子部件進行多項安全測試。安全測試的類型包括耐壓測試，絕緣電阻測試，接地導通測試、漏電流測試（接觸電流測試，保護導體電流測試，患者漏電流測試）以及局部放電測試。TOS9300 系列根據所需的測試組合進行配置，因此單一機種即可處理各種安全測試，降低客戶添購設備的成本。不論在研究開發設備，*試驗，標準認證機構的檢測設備或生產線上皆可靈活應用。
TOS9300 產品的特點與優勢
執行廣泛標準的多功能測試儀
四合一的TOS9303LC型讓您可以執行四種電氣安全測試，如耐壓測試，絕緣電阻測試，接地阻抗測試與泄漏電流測試。TOS9301PD型支持局部放電測試。TOS9300系列可讓您無需為上述電氣安全測試創建自動化系統，并降低資產管理成本。此外，它還能提高生產效率并節約生產線上的寶貴空間。
恒定的電壓輸出和增強的處理能力實現了高精度試驗
基于短路，介質擊穿和局部放電等分類作出判斷，實現精確檢驗。TOS9300系列的處理能力比傳統安規測試儀快3倍，有助于降低生產線中的試驗節拍時間。

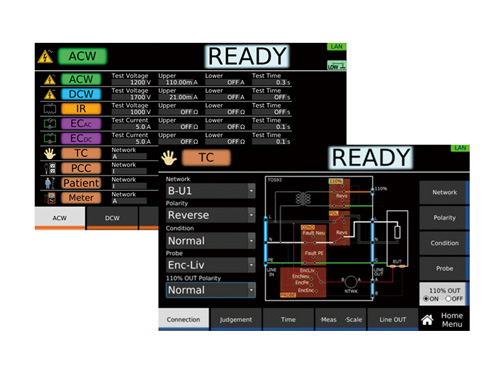

具有高清晰度和操作性能的彩色液晶顯示器
彩色液晶顯示器與良好的圖形用戶界面讓操作員得以集中注意力，免于發生操作錯誤。配置的通信界面（LAN/USB/RS232C）簡化了試驗系統控制，有助于推進測試的開展。
日本菊水 TOS9300 交流耐壓絕緣測試儀 特點
●多功能綜合機型（TOS9303LC）
●局部放電功能機型（TOS9301PD）
●新開發放大器可實現高達40A 的AC/DC 接地導通測試（搭載接地導通測試功能型號）
●可設定被測設備絕緣擊穿檢測的靈敏度
●AC5kV/100mA，DC7.2kV/100W 耐壓測試功能
●接觸電流測試/ 保護導體電流測試/ 患者漏電流測試（TOS9303LC）
● LAN/USB/RS232C 標準配備
● 高解析度彩色液晶顯示器，測項設定，測量結果以及波形一目了然
TOS9300系列選型表
型號系列 | 測試項目 | |||||
AC 耐壓 | DC 耐壓 | IR絕緣電阻 | GB接地導通 | LC泄漏電流 | PD局部放電 | |
TOS9300 | √ |
| √ |
|
|
|
TOS9301 | √ | √ | √ |
|
|
|
TOS9301PD | √ | √ | √ |
|
| √ |
TOS9302 | √ |
|
| √ |
|
|
TOS9303 | √ | √ | √ | √ |
|
|
TOS9303LC | √ | √ | √ | √ | √ |
|
TOS9320 | ４通道高電壓掃描器 含接觸校驗功能 | |||||
TOS9300 主要技術參數
型號 | TOS9300 |
耐電壓范圍 | 0.050 kV ～ 5.000 kV |
變壓器容量 | 500 VA（5 kV / 100 mA） |
耐電壓用電壓計精度 | ±（1.2 % of reading + 5 V） |
擊穿電流范圍 | 100 mA（輸出電壓0.2 kV 以上） |
耐電壓用電流計精度 | ±（1 % of reading + 2 μA） |
電壓上升時間(Rise Time) 設置范圍 | 0.1 s ~ 200s |
電壓下降時間(Fall Time)設定范圍 | 10s ~ 200s, OFF |
測試時間設定范圍 | 0.1 s ~ 1000s, OFF |
判斷延遲時間(Judge Delay)設定范圍 | 20.3 s ~ 10s, AUTO *3(僅DCW) |
時間準確度 | ±(100ppm of setting + 20ms)(不包括Fall Time) |
絕緣電阻輸出電壓 | -25 V ～ -1000 V 解析度：1V |
緣緣電阻電壓精度 | ±（1.2 % of setting + 2 V） |
絕緣電阻測試范圍 | 0.001MΩ∼100.0 GΩ(在大定格電流1ma到5na的范圍內) |
大額定負荷 | 1 W（ -1000 V / 1 mA） |
短路電流 | 12 mA 以下 |
電阻表精度 | 負極：±（1 % of reading + 1 V）、正極：±（1.2 % of reading + 1 V） |
電壓上升時間(Rise Time)設置范圍 | 0.1 s ~ 200s |
測試時間(Test Time)設定范圍 | 0.5 s ~ 1000s、OFF |
判定延遲時間(Judge Delay)設定范圍 | 10.1 s ~ 10s, AUTO *2 |
時間準確度 | 3±(100ppm of setting + 20ms) |
電源 | 100 Vac ～ 120 V ／ 200 V ～ 240 V |
重量 | 17kg |
外形尺寸 | 440×410×155mm (寬×深×高) |
標準附件 | 1、電源代碼(1根，線長約2.5 m:因目標而異。) 2、測試線TL31-TOS(1組)，SIGNAL I/O插頭(1組)，高電壓危險封條(1張) 3、操作指南(一本)，CD-ROM(一張)，安全(一本)， 4、不附帶任何重物警告貼紙(1張)※1:TOS9300 |
工作環境 | 溫度：0 - 40℃ 濕度：20 %rh ~ 80 %rh(無結露) |
