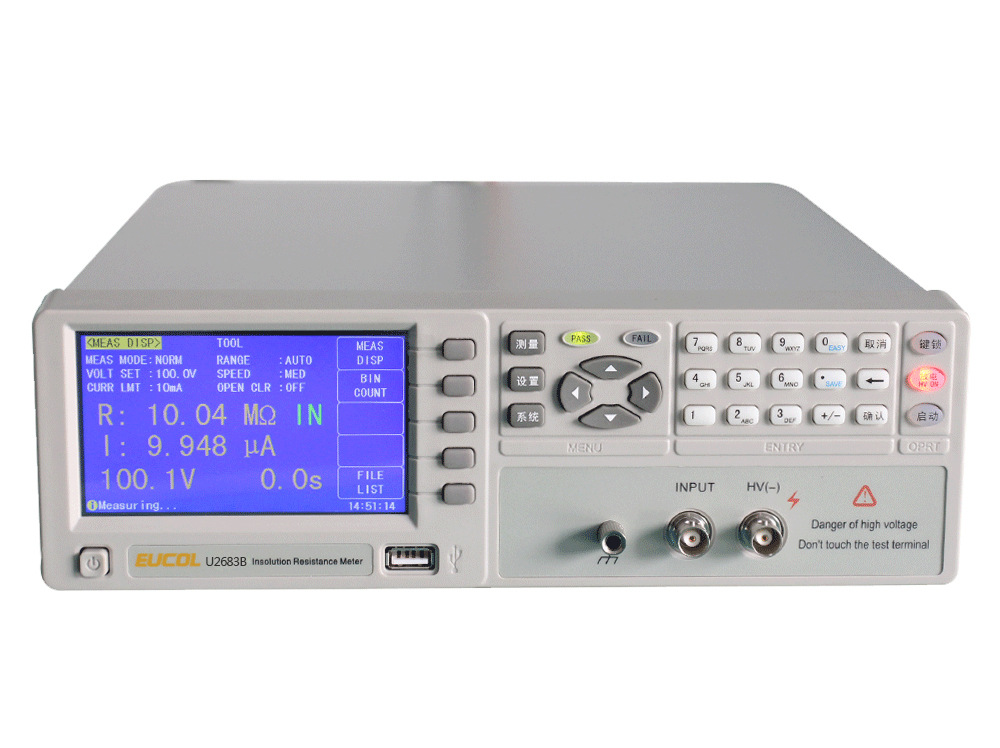

常州優高 U2683B 絕緣電阻測試儀
U2683B 絕緣電阻測試儀 簡要介紹
U2683系列絕緣電阻測試儀是一款能夠快速測量電子元器件、介質材料、設備和電線電纜等絕緣性能的智能化測量?jī)x器。采用高分辨率LCD,友善的操作界面和人性化的菜單布局，功能強大，操作簡便。
豐富的接口配置，RS232,USB,handler等接口以及完善的命令系統，可輕松實現測試系統的組建。
U2683B 絕緣電阻測試儀 性能特點
■ 480×272 彩色TFT顯示
■ 高測量精度: ±1%(<1TΩ)
■ 高速測量：40次/秒
■ 絕緣電阻、漏電流雙顯示
■ 清零功能
■ 可編程的序列測試功能
■ 針對容性器件的接觸檢查功能
■ 采用可切換輸入內阻技術，保證儀器快速準確的測試
■ 7檔量程，手動或自動模式
■ 4檔分選比較功能（3個合格檔，1個不合格檔）
■ 簡潔大字符測量顯示
■ 豐富的通訊接口：RS232C/USB-CDC/USB-TMC/HANDLER
■ 中英文可選操作界面
■ USB存儲支持多種模式：存儲測試數據的CSV和TXT格式，存儲屏顯圖像的BMP,PNG,GIF格式，支持U盤存儲/調用設置文件，支持U盤固件升級
■ 參數保存與調用：所有參數即時保存，關機不丟失，同時支持內部100組，外部500組存儲與調用
■ 可通過USB HOST自動升級儀器工作程序
U2683B 絕緣電阻測試儀 一般規格
工作溫度、濕度 | 0°C－40°C, ≤90%RH | |
電源要求 | 電壓 | 198V - 242V |
頻率 | 47.5Hz－63Hz | |
功耗 | ≤50 VA | |
尺寸(W×H×D) | 280mm×88mm×320mm | |
重量 | 約4.0 kg | |
常州優高 U2683B 絕緣電阻測試儀 技術參數
測量參數 | R,I | ||
測量輸出 | |||
測試電壓范圍 | U2683 | 1V ~ 1000V連續 | |
U2683A | 10V/25V/50V/75V/100V/125V/ 200V/250V/400V/500V/750V/1000V | ||
U2683B | 10V/25V/50V/75V/100V/125V/ 200V/250V/400V/500V | ||
電壓精度 | 0.5%（詳見精度指標） | ||
充電電流限制 | 10mA | ||
電阻測試 | |||
測量顯示范圍 | U2683 | 500Ω-100TΩ | |
U2683A | 5kΩ-100TΩ | ||
U2683B | 5kΩ-10TΩ | ||
測試精度 | U2683/A | 1%( R<10GΩ且I>10nA) | |
U2683B | 2% | ||
電流測試 | |||
測量顯示范圍 | U2683 | 1pA~2mA | |
U2683A | 10pA~2mA | ||
U2683B | 0.1nA~2mA | ||
測試精度 | U2683/A | 1% ( R<10GΩ且I>10nA) | |
U2683B | 2% | ||
其它 | |||
量程 | U2683/A | 7個量程自動/手動 | |
U2683B | 6個量程自動/手動 | ||
測量速度 | 40次/秒,15次/秒,5次/秒 | ||
測試平均次數 | 1 - 255 | ||
觸發方式 | U2683/A | 內部,手動,外部,總線 | |
U2683B | 內部,手動,總線 | ||
測量延時 | 0– 60s | ||
輸入電阻 | 10kΩ,1MΩ | ||
充電時間 | 0– 1000s | ||
比較器功能 | U2683/A | LO/BIN1/BIN2/BIN3/HI | |
U2683B | LO/IN/HI | ||
存儲器 | 內部100組，外部500組(USB) | ||
接口 | U2683/A | HANDLER，RS232C，USB-HOST，USB-DEVICE | |
U2683B | USB-HOST，USB-DEVICE，HANDLER(選配) | ||
