日本菊水 KFM2005 燃料電池阻抗測試儀 (Max.5A)

undefined

KFM2005概要

KFM2005阻抗測試儀用于測試小電流（5A或以下）的燃料電池，不僅測試電流-電壓特性，KFM2005還可以通過AC阻抗法很方便地測試燃料電池的阻抗和科爾-科爾曲線。利用科爾-科爾曲線的測試數據，可以計算燃料電池的近似等效電路的電路常數。內置直流負載(60W)能夠從0 V開始工作，并可對燃料電池進行大20V和5A的測試。

KFM2005特長

■可測試20V以上電池的阻抗10mHz??10kHz。（并可在電池電壓/電流0V??20V / 0A??5A的范圍內讀回。）

■測試阻抗（測試交流電流可在各量程額定值的10%??100%范圍內（單位0.1%）進行設定。）（并可設定通過虛擬額定電壓施加5mV測試交流電壓時進行的阻抗測試。）

■內置電子負載為負載額定值提供2種恒定電流模式量程：5A和0.5A

■負載電流分辨率0.1mA（5A量程）和0.01mA（0.5A量程），大耗電量60W。

■設有“低壓保護”、“過電壓保護”、“過載功率保護”、“過熱保護”、“過電流保護”和“斷線探測”等標準裝備。

■帶背光板的LCD液晶顯示屏提高了可見性。

■測試值可從R、X、| Z |、θ、V和I中任選4個作為顯示內容。

■設有GPIB、RS-232C和USB接口標準裝備。

■在1次電池和2次電池中也可完成10mHz??10kHz的阻抗測試。

日本菊水 KFM2005 燃料電池阻抗測試儀 技術參數

型號		KFM2005
測試頻率		10 mHz～ 10 kHz
頻率分辨率		14點/decade - 1.00、1.26、1.58、2.00、2.51、3.00、3.16、 4.00、5.00、6.00、 6.30、 7.00、 8.00、9.00
測試量程 *1		16.5mA量程：300m0、10、30/ AUTO , 50mA量程：100m0、300m0、10 AUTO
測試交流電流		6 mArms +10 % (16.5 mA量程), 18 mArms +10 %(50mA量程)以機械方式開啟 AC電源
測試分辨率	R,X,Z	100mΩ量程: 0.0mΩ～999.9mΩ, 1.000Ω～約4.000Ω 300mΩ量程: 0.0mΩ～999.9mΩ 1.000Ω～約12.000Ω 1Ω量程: 0.0mΩ～999.9mΩ, 1.000Ω～約16.000 Ω 3Ω量程: 0.000Ω～約16.000Ω
	θ	所有量程: -180.00度～180.00度
測試值顯示		可從 R、X、\| Z \|、θ、電壓、電流中任選4個作為要顯示內容。
測量精度 2 3		10mHz～ 900Hz的R、X +(2%of \| Z \| reading +0.5% of range+1mΩ/ variable ratio) 1kHz～4kHz的R、X +(3% of \| Z \| reading +0.5% of range +1.5mΩ/variable ratio) 5kHz～10kHz的R、X +(4% of \| Z \| reading +0.5% of range +2mΩ/ variable ratio)
尺寸/重量		430（455）W??88（105）H??380（450）D mm /約9.5kg

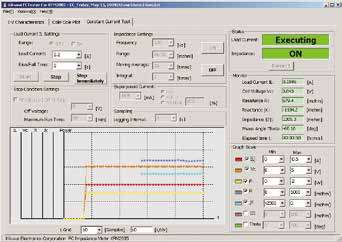

隨機附件		使用說明書×1、輸入電源100V用電源電纜×1、感測引線×1套、負載線×1套、應用程序軟件(CD）×1
選購件		機柜裝配支架 KRB100-TOS(JIS 標準） KRB2-TOS(EIA 標準）
