CF-A1 便攜式超級電容器測試儀
產品說明
CF-A1 超級電容器測試儀的研制成功，同時，也體現了藍博公司對市場的精準把握和雄厚的技術實力。
CF-A1 超級電容器測試儀是一款測試超級電容器電容值的儀器。采用恒流法測試超級電容器的直流內阻和電容量。該測試儀采用5.2英寸全彩屏幕顯示測 試結果和設置相關參數，具有測試簡便，誤差小，測試速度快、直觀顯示測試結果等特點。

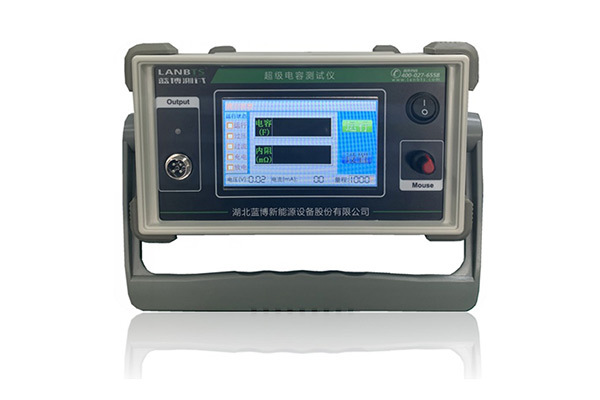

面板介紹
1 →5.2寸顯示屏(實時顯示電流電壓，電容量和內電阻)
2 →狀態指示燈
3 →通道輸出 (接被測品電容)
4 →電源開關
5 →設置按鈕(旋轉鼠標à左右轉和按下)

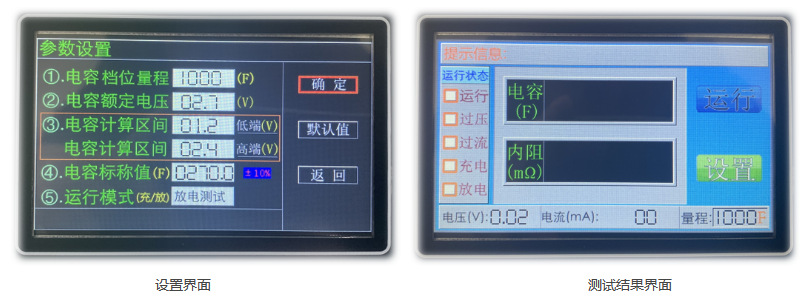

設置說明
1 .電容檔位量程: 電流一共有4檔可選擇參考如下
1F-- 10F→1A
10F -- 100F→5A
100F-- 1000F→10A
1000F -- 4000F→20A
2 .電容額定電壓: 請設置為電容外包裝上的標稱電壓(一般為2.5V或2.7V)。
3 .電容計算區間: 電容在實際應用中的工作電壓范
（一般可設置為低端=0.1/0.2,電容外包裝上的標稱電壓,這樣結果會更接近標稱值）
4 .電容標稱值: 這個設置電容外包裝上的值(當測試完成后會顯示合格否，后面的紅色字是電容值的允許誤差范圍)
5 .運行模式: 用戶可選擇是用恒電流充電來測試或是恒電流放電來測試。
注意：電容值的允許誤差范圍是可修改的在高級設置界面中。
CF-A1 技術參數
0 | 屏幕尺寸 | 5.2英寸 |
1 | 基本參數 | 最高電壓 : 5V 最大電流 : 20A 采樣類型 : 高速采樣 |
2 | 單元通道 | 通道個數 : 1通道 通道特點 : 恒流源與恒壓源采用雙閉環結構 |
3 | 檢測采樣方式 | 四線制測量 |
4 | 測量范圍 | 充電電流: 500mA, 5A, 10A，20A 放電電流: 500mA, 5A, 10A，20A 電壓范圍: 0-5V 電容值: 1 F—4000F |
5 | 電流 I | 每通道控制范圍: ±20.000 A 測量精度 : 0.2%RD±0.2%FS |
6 | 電壓 U | 每通道測量范圍:（±5V）±5mV 放電電壓 : 0V 測量精度 : 0.2%RD±0.2%FS |
7 | 數據采樣速率 | 100條數據/1秒 |
8 | 保護 | 軟件保護，硬件過流過壓保護 |
9 | 工作模式 | 恒流充電、恒壓充電、恒流放電、 |
10 | 電容測試精度 | ±5% |
11 | 供電電源 | 單相AC220V ±10%/50Hz/60HZ |
12 | 輸入阻抗 | ≥2MΩ |
13 | 輸入功率 | 120W |
14 | 工作溫度范圍 | -10℃~40℃（在25±10℃范圍內，保證測量精度） |
15 | 相對濕度 | ≤80% RH（沒有水汽凝結） |
16 | 電池夾具 | 扣式夾具、鱷魚夾具、聚合物夾具等（用戶可選） |
17 | 尺寸L*W*H | 220mm*280mm*120mm |
18 | 凈重 | 4.5kg |
19 | 附加功能 | 內阻測試DCIR |
