吉利時Keithley 2400系列  LCR數字源表

系列專用于要求緊密結合源和測量 的測試應用。全部數字源表型號都提供精密電壓源和電 流源以及測量功能。每款數字源表既是高度穩定的直流 電源也是真儀器級的6位半萬用表。此電源的特性包括 低噪聲、精密和回讀。此萬用表的功能包括可重復性高 和低噪聲。最終形成了緊湊、單通道、直流參數測試儀。 在工作時，這些儀器能用作電壓源、電流源、電壓表、電 流表和歐姆表。通信、半導體、計算機、汽車和醫療行業 的組件和模塊制造商會發現吉時利數字源表是適于特 性分析和生產測試等廣泛應用的重要源表。

主要特性

• 集5臺儀器的功能于一體（IV源、IVR 測量）

• 6種模式：20W~100W直流、1000W脈沖、1100V至1μV、10A至10pA

• 源和阱（4象限）工作

• 0.012%基礎測量精度（6位半分辨率）

• 2線、4線和6線遠程電壓源和測量感測

• 1700讀數/秒（4位半分辨率），通過GPIB

• 通過/失效比較器用于快速排序/分選

• 提供高速感測線接觸檢查功能

• 可編程DIO端口用于自動化/處理程序/探針控制

• 標準SCPI GPIB、RS232和吉時利觸發鏈路接口

• 吉時利LabTracer 2.0版I-V曲線跟蹤應用軟件（下載）

吉利時Keithley 2400系列  LCR數字源表

緊湊集成儀器的優點

吉利時Keithley 2400系列 圖形化 數字源表通過在單臺裝置中連接源和測量電路，這些儀器能 提供多種優于單獨的源和測量?jī)x器構建的系統。例如， 它們極大地縮短了測試站開發，建立和維護所需的時 間，同時降低了購買系統的整體成本。通過去除與使用 多臺儀器相關的復雜同步和連接問題，它們簡化了測試 過程本身。而且，緊湊的半機架尺寸節省了測試架或測試臺的寶貴“空間"。

集5種儀器功能于一體（IV源、IVR測量）

源測量?jī)x器的精密耦合特點相對分立儀器具有許多優點。例如，它具有更短的測試時 間，通過減少GPIB的流量并簡化了遠程編程接口。它還保護被測設備在偶爾過載、熱失控 等情況下不被損壞。電流源和電壓源都可設置回讀使器件測量完整性提高。如果回讀 達到可編程容限的極限，那么該源就被鉗位在此極限，從而提供錯誤保護。

波形曲線分析解決方案 在 2400 系列圖形化 SMU 上安裝 I-V 記錄器軟件，在功能上   替換Tektronix 576 或 370 等傳統波形記錄器。 無需配置掃描或連接到  其他軟件，即可快速探尋兩端器件的   特征。

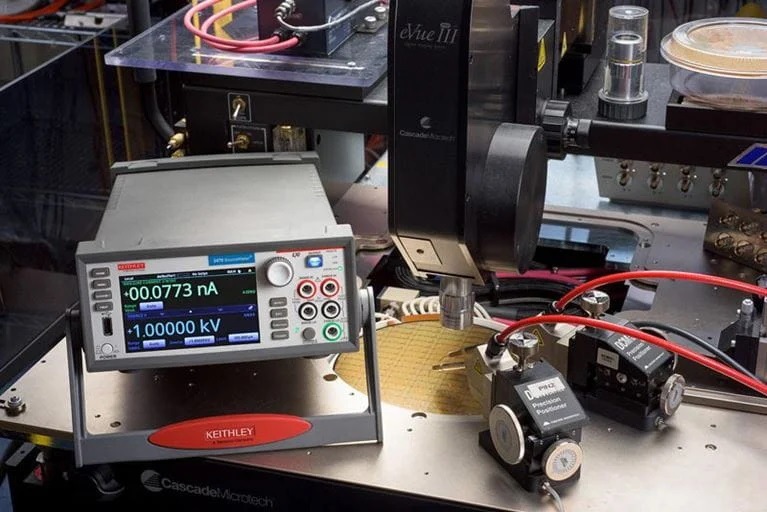

使測量登上全新高度 SMU儀器可捕獲更詳細的設備行為，并在擴展范圍內檢定設   備，因此您能更好地了解設備，提高其質量，改善其性能。 特點 6? 位精確分辨率源和測量 1 M 個樣點/秒數字化測量速度 電流：10nA - 7A 直流，10A 脈沖 電壓：200mV - 200V 功率：可達 100W 直流 - 1000W 脈沖

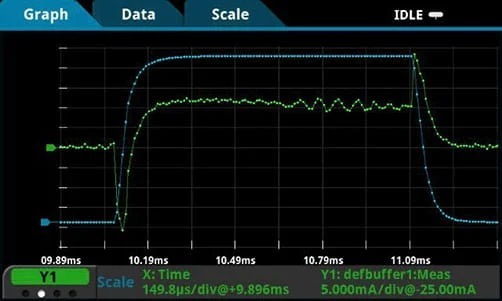

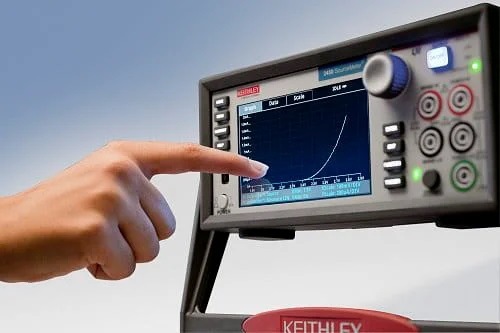

直觀 UI。 智能且快速。 在直觀、多點觸控用戶界面上能測量、查看和發現更多細節，從原始讀數到直方圖，再到基于時間和基于電壓/電流的波形，并且能更快速地獲得答案。 特點 五英寸觸摸屏，具有精心設計的顏色組合和屏幕布局 簡單的導航和一級菜單及設置 可存儲 2750 萬個數據，具有時間標記，全部可在儀器上查看

多功能性和投資回報。 SMU 儀器將多功能性提高到一個新高度，適合現今應用和未來創新。配   置精密電源、6? 位數字萬用表、電流源、電壓源、皮安表、電子負載   等。

學習更多， 獲得更多。 源測量單元教程學習中心將關于 Keithley SMU 和其他產品的大量信息都放在一個方便的位置。 我們提供指向與我們所服務的應用和行業相關的各種內容的鏈接。

降低成本并保護您的投資 吉時利保障計劃以按需服務事件的一小部分成本提供快速、高質量的服務。只需點擊一下或打一個電話即可獲得維修服務，在此過程中，無需報價或填寫采購單，也不會有審批延誤。
