泰克吉時利DAQ6510數據采集系統

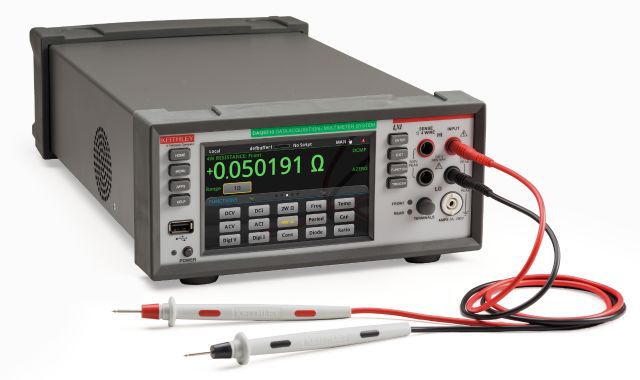

泰克吉時利DAQ6510數據采集系統 是一種精密的數據采集和記錄系統，它追求極簡 主義，與許多獨立式解決方案中常見的復雜配置和控制相比， 把簡單推向了*。大型5 英寸(12.7 cm) 多觸點顯示器可 以引導用戶完成測試設置、數據查看和分析，不再像許多應 用那樣必需使用電腦和定制軟件。如果您更愿意使用電腦或 要求使用電腦，那么可以使用一套完整的IVI 和Labview 驅 動程序和吉時利KickStart 儀器控制軟件，幫助您實現任何 應用。

通過采用吉時利新的6 位半數字萬用表技術，您將獲得更 高的準確度、更多的功能、更快的速度。它包括兩年準確度 指標，確保關鍵測量一直是準確的，并全面可溯源。

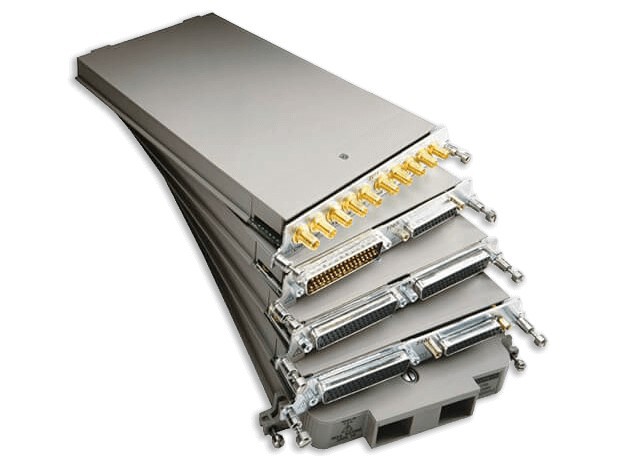

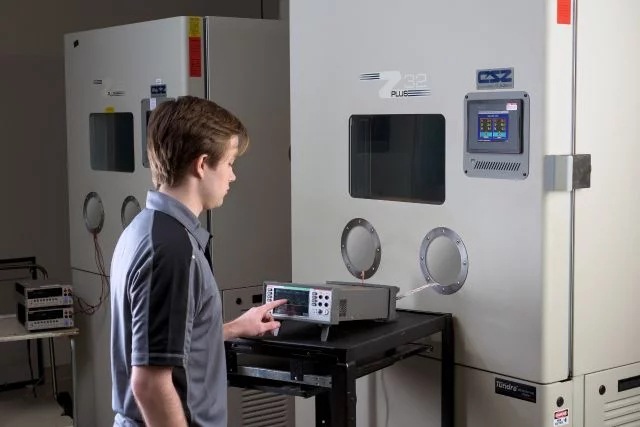

通過選配的12 個插入開關和控制模塊及兩個模塊插槽，您 可以構建測試系統，在一個復用配置中測量或控制多80 個被測器件(DUTs)。通過兩個6×8 矩陣模塊、總計96 個 交點，DAQ6510 可以測試一個或多個IC。對大容量生產測 試，您可以選擇固態復用器模塊，大限度地提高吞吐量， 其支持800 通道/ 秒的掃描速度，與固定壽命的機電繼電器 相比，大限度地縮短了中斷時間。許多模塊有冷結補償， 有溫度基準，使用熱電偶在環境測試期間監測器件，支持 HALT 和HASS 加速壽命測試。通過RF 模塊，您甚至可以 測試來自無線器件的信號，該模塊的大開關頻率高達3.5 GHz。

吉時利DAQ6510數據采集系統? ? 產品特點

• 大型 5 英寸 (12.7 cm) 多觸點容性觸摸屏，支持圖形顯示
• 指明了兩年指標的全功能可溯源 6 位半萬用表，基本準確度0.0025% DCV (1 V, 10 V 范圍)
• 標配 LAN/LXI和 USB-TMC 通信接口
• 選配接口有 GPIB、RS-232 和 TSP-Link®技術
• 12 種不同的開關、RF 和控制模塊，在一個測試設置可以
• 連接多80 個被測器件
• 多 80 條 2 極通道熱電偶、RTD 或熱電阻器溫度測量
• 固態繼電器模塊，掃描速度高達 800 通道 / 秒
• 前面板插孔，用于獨立式 DMM 操作
• KickStart 免代碼儀器控制軟件，帶數據采集和記錄應用
• 三年保修

吉時利DAQ6510數據采集系統? 產品功能

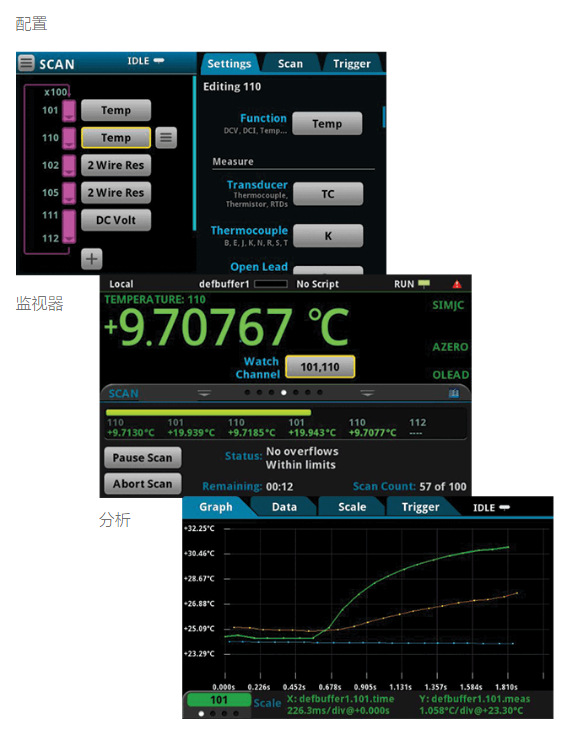

減少測試設置、執行和分析時間

設置和運行測試簡單快速，無需編寫測試程序。 DAQ6510 數據采集和記錄萬用表系統的直觀觸摸屏能夠提供簡單的配置，以及可視的直觀測試設置、實時的掃描狀態可視信息，可盡早捕捉問題以避免丟失測試時間，便于分析測試數據。

特點

• 配置：使用一個測量和掃描配置菜單設置具有多種測量功能的多通道掃描。
• 運行和監視：在測試過程中顯示掃描進度，即時查看超出范圍的測量結果和超出的限制。
• 分析：使用繪圖和統計功能顯示和分析結果。 使用觸摸屏的手指開合縮放功能深入研究結果。 使用光標計算關于數據段的統計信息。

執行更廣泛的測量

DAQ6510 采用 6½ 位分辨率和 15 個內置測量功能進行測量。 執行低電流、低電阻和溫度測量，并使用內置數字化器查看瞬態信號。

特點

• 電壓：100 nV 至 1000 V，基本 DCV 精度為 0.0025%
• 電流：10pA 至 3A
• 電阻：1μΩ 至 120MΩ
• 電容：0.1 pF 至 100 μF
• 使用熱電偶、電阻溫度檢測器和熱敏電阻進行溫度測量（溫度范圍為 -200°C 至 1820°C）
• 1 M 采樣/秒、16 位數字化器和可容納 700 萬個讀數的存儲
• 通過 12 個插件開關模塊和高達 80 個通道的容量為測試系統提供更多選擇

 縮短時間

在短時間內大限度地收集數據。 更快速地測量，更快地切換通道，以及掃描更多通道。

特點

• 對 60 Hz (50 Hz) 的電源線進行短至 0.0005 個電源線周期或 8.3μs (10 µs) 的測量。
• 使用固態多路復用器插件開關模塊以每秒 800 個通道的速率進行掃描。
• 掃描多達 80 個 2 極通道，可在單次測試中測試有統計學意義的數量的 DUT。

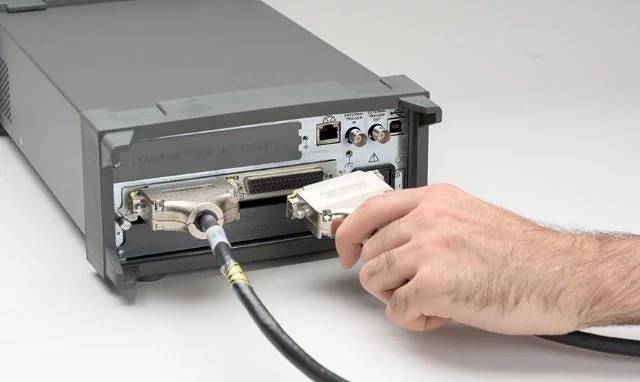

快速可靠地連接到您的 DUT

如果您開始通過其許多插件開關模塊的接線頭 D-sub 連接，DAQ6510 甚至可以在您開始測試前就提高您的工作效率。 這可以在系統維護期間或在您設置新測試系統時，大限度減少更換插件開關模塊時產生的停機時間。

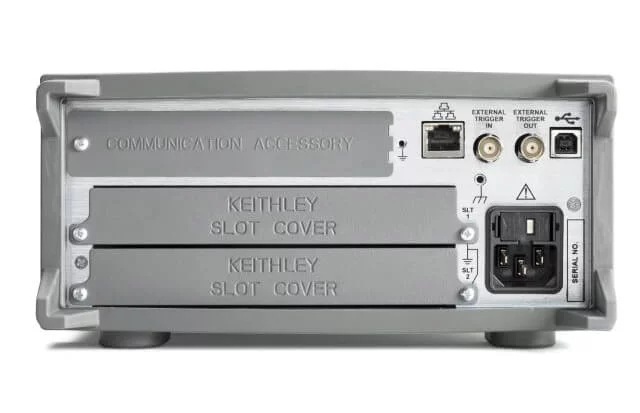

從一組完整的界面選項中進行選擇

可將標準 LAN、LXI 和 USB 接口輕松集成到您的測試系統中。 （可選）可在現場安裝的 GPIB 和 RS-232 接口包括 6 個數字 I/O 端口，可實現直接儀器間同步和通信。 DAQ6510 可以輕松與您選擇的任何 PC 接口配合使用。

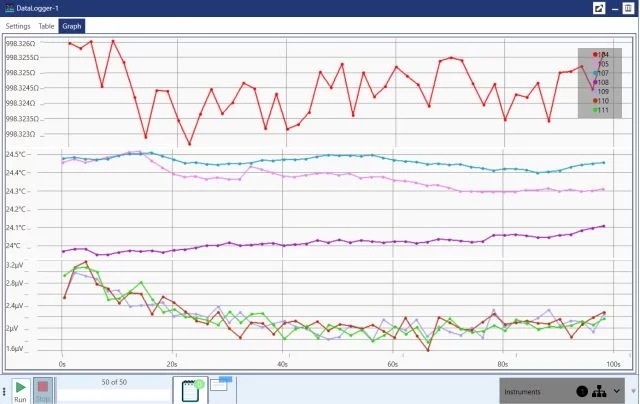

使用 KickStart 數據采集應用程序快速實現 PC 自動化

使用 KickStart 儀器控制軟件在 PC 上快速編程數據采集測試。 軟件不需要編程。只需使用菜單屏幕輸入測試設置即可。 然后將以表格和圖形格式顯示結果。

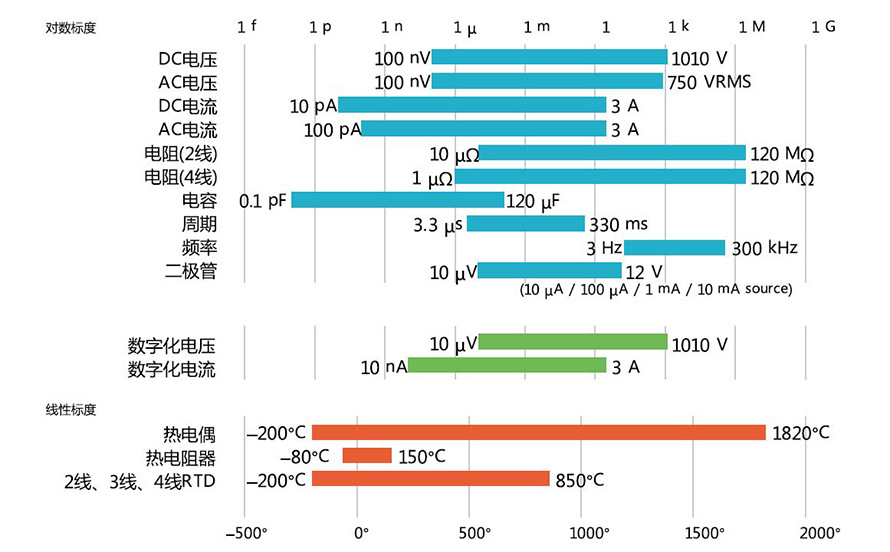

吉時利DAQ6510數據采集系統? 測量功能圖

吉時利DAQ6510數據采集系統? 選型表一

DAQ6510采集模塊選型表二
