深圳知用電子 DP6020示波器低壓差分探頭?

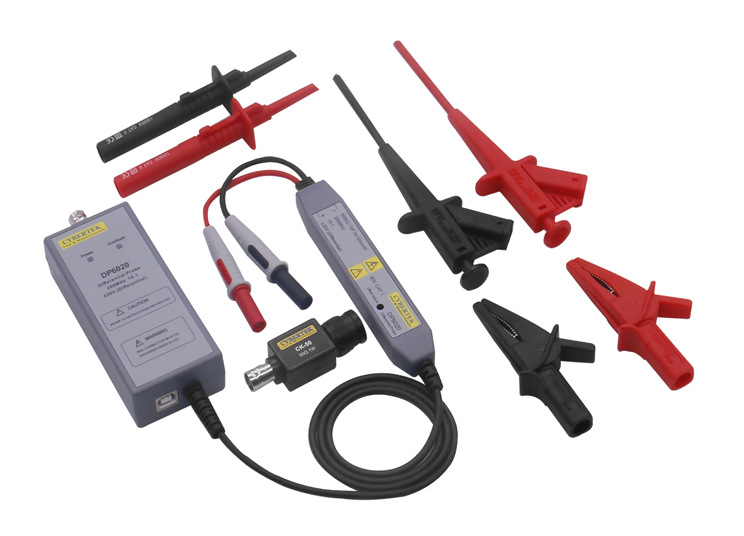

DP6020示波器低壓差分探頭 概述
DP6020探頭是具有浮地測量功能的低壓差分探頭。測量電壓±20V(DC+Pk),其帶寬最高達200MHz，提供 10:1 的衰減設置，具有 1 MΩ 的輸入阻抗，以及 3.5 pF 的低輸入電容，可以很好地降低電路負載，具有過壓報警功能，可以兼容任何具有 50 Ω BNC 輸入的示波器，并可以通過示波器或計算機上的 USB 端口供電。在各種應用中得到廣泛使用，可以為當今的高速功率測量、車載總線測量和數字系統設計提供出色的通用差分信號測量。
DP6020示波器低壓差分探頭應用
（1）浮地差分信號測量
（2）高速功率測量
（3）數字差分總線
（4）汽車串行總線（CAN、LIN、FlexRay）
深圳知用電子 DP6020示波器低壓差分探頭?主要技術參數
型號 | DP6020 | |
帶寬(-3dB) | 200MHz(參考圖1頻率響應曲線) | |
上升時間 | ≤1.75ns | |
精度(讀數的%) | ±2% | |
衰減比 | 10:1 | |
最大差分測量電壓(DC + Peak AC) | ±20V | |
最大共模輸入電壓 | ±60V | |
最大額定輸入電壓（每一端對地） | ±60V | |
輸入阻抗 | 單端對地 | 500kΩ |
兩輸入端 | 1MΩ | |
輸入電容 | 單端對地 | ＜7pF |
兩輸入端 | ＜3.5pF | |
輸出電壓擺動 | ±2V(驅動50Ω示波器輸入) | |
偏置（典型值） | ±2mV | |
偏置調整范圍（典型值） | ±95mV | |
CMRR | 50Hz/60Hz | ＞80dB |
10MHz | ＞50dB | |
噪聲(Vrms) | 6mV | |
過載指示電壓閥值 | ≥20V | |
延時時間 | 探頭主機 | 11ns |
BNC線(1m) | 5ns | |
過載指示燈 | 過載時，指示燈紅燈亮 | |
終端負載要求 | 50Ω | |
電源 | USB 5V/1A適配器 | |

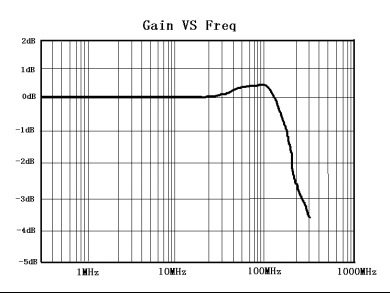

圖1：頻率響應曲線
