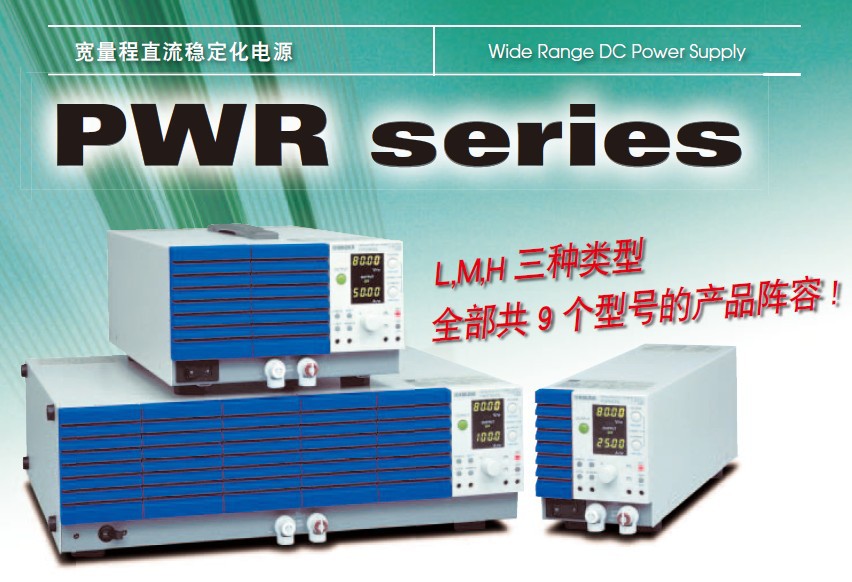

日本菊水 PWR系列寬量程直流穩壓電源
PWR系列寬量程直流穩壓電源
額定輸出電壓時包括 L (80V）、M (320V）、H (650V） 三種類型
最大輸出功率時包括 400W、800W、1600W 三種類型。整個系列共 9 個型號。
是具有 5 倍的電壓·電流可變區域的功率型電源 (H 型為 3.25 倍 ）
擴展動作領域可實現額定電流的 160% 輸出 (L 型 ）
PWR系列寬量程直流穩壓電源 概要
PWR系列是一款可在額定輸出功率內廣域配套設定電壓和電流的恒壓（CV）／恒流（CC）自動交接型直流穩定電源。若選用額定輸出功率1600W的機型（PWR），即可在80V至16V之間建立無間隙工作領域。僅用1臺PWR系列機型就可達到傳統機型3??6臺單一量程直流電源的輸出范圍。
PWR系列寬量程直流穩壓電源特點
1.TP-BUS(數字通信功能)標準裝備。
2.設有模擬外部控制功能?？衫秒妷?、電阻控制各個輸出電壓??電流。
3.遠程監控標準裝備?？赏獠磕M監控輸出電壓、輸出電流及工作模式。
4.內置控制高次諧波電流的功率因數改進電路（功率因數0.98），搭載高效率開關電路（效率70%）。(采用軟開關方式)。
5.設有4位數顯示電壓、電流及功率（W）的顯示器。可在確認功率的同時設定電壓、電流。
6.設有方便臺式操作的前置輸出端子（最多標準裝備。
7.采用溫度感應型風扇電機。噪音極低，可方便從后面進行更換。
8.AC輸入可適應通用方式。（AC100V??AC240V無需轉換）。
PWR系列寬量程直流穩壓電源主要功能
實現廣范圍的電壓·電流無間隙可變區域。

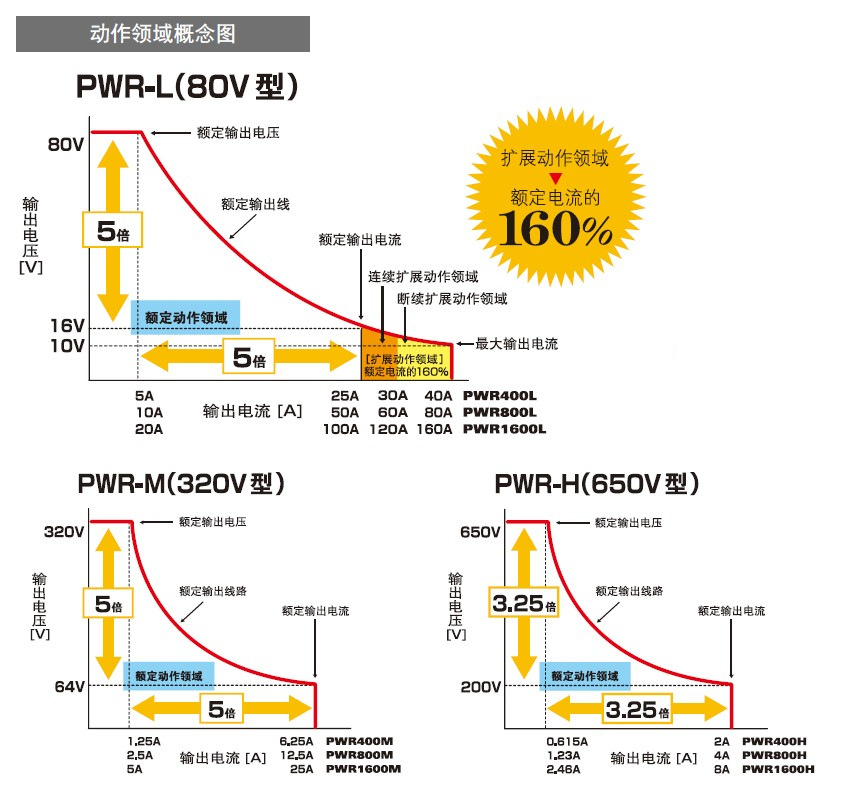

PWR系列是一種直流穩定化電源，它可以在額定輸出功率以內對廣范圍的電壓－電流設定進行組合。額定輸出電壓包括3種類型（L、M、H），最大輸出功率包括3種類型，全部共9個型號的系列產品陣容。L型和M型具有5倍比的電壓－電流可變區域，L型最大可輸出至B0V, M型最大可輸出至320V。并且L型支持最大至額定輸出電流的160%的輸出。（請參照動作領域概念圖）H型具有3.25倍的電壓－電流可變區域，最大可輸出至650V。
關于擴展動作領域
L型具有最大至額定電流 160% 的擴展動作領域。但在擴展 動作領域有可能有一部分不滿足規格。
● 連續擴展動作領域
（ 至額定輸出電流的 120%）
可連續輸出，但在周圍溫度超過 30°C 以上時有延遲
● 斷續擴展動作領域
（ 至額定輸出電流的 120% ～160%）
最大可實現 10 分鐘內連續輸出，但需要輸出時間 2 倍以上的休止時間
日本菊水 PWR系列寬量程直流穩壓電源主要技術參數
規 格 | 輸 出 | CV（恒壓）特性 | CC（恒流）特性 | 電源輸入·其他 | ||||||||||
型 號 | CV | CC | 額定功率 | 脈動 | 電源變動 | 負載變動 | 過渡晌應 | 脈動 | 電源變動 | 負載變動 | 輸入電流 | 峰值電流 | 質量 | |
V | A | W | mVrms | 0.05%+mV | 0.05%+mV | ms | mArms | 0.1%+mA | 0.1%+mA | AC(100 /200V)A | Apeak (Max) | kg(約) | ||
L型 | PWR400L （LLC） | 0～80 | 0～25 最大40※ | 400 | 10 | 3 | 5 | 1 | 40 | 10 | 10 | 6.5/3.3 | 35 | 5 |
PWR800L （LLC） | 0～50 最大80※ | 800 | 15 | 3 | 5 | 1.5 | 80 | 10 | 10 | 13.0/6.5 | 70 | 8 | ||
PWR1600L （LLC） | 0～100 最大160※ | 1600 | 20 | 3 | 5 | 2 | 160 | 10 | 10 | 26.0/13.0 | 140 | 15 | ||
M型 | PWR400M （LLC） | 0～320 | 0～6.25 | 400 | 15 | 3 | 5 | 4 | 25 | 10 | 10 | 6.25/3.13 | 35 | 5 |
PWR800M （LLC） | 0～12.5 | 800 | 20 | 3 | 5 | 8 | 35 | 10 | 10 | 12.5/6.25 | 70 | 8 | ||
PWR1600M （LLC） | 0～25 | 1600 | 25 | 3 | 5 | 12 | 50 | 10 | 10 | 25.0/12.5 | 140 | 15 | ||
H型
| PWR400H （LLC） | 0～650 | 0～2 | 400 | 20 | 3 | 5 | 6 | 10 | 10 | 10 | 6.0/3.0 | 35 | 5 |
PWR800H （LLC） | 0～4 | 800 | 30 | 3 | 5 | 7 | 20 | 10 | 10 | 12.0/6.0 | 70 | 8 | ||
PWR1600H （LLC） | 0～8 | 1600 | 40 | 3 | 5 | 8 | 40 | 10 | 10 | 24.0/12.0 | 140 | 15 | ||
※PWR另有低泄漏型（LLC模式）
PWR系列寬量程直流穩壓電源訂購信息
型號 | 規格 |
PWR400L | 400W, 0~80V/0~25A(40A) |
PWR800L | 800W, 0~80V/0~50A(80A) |
PWR1600L | 1600W, 0~80V/0~100A(160A) |
PWR400M | 400W, 0~320V/0~6.25A |
PWR800M | 800W, 0~320V/0~12.5A |
PWR1600M | 1600W, 0~320V/0~25A |
PWR400H | 400W, 0~650V/0~2A |
PWR800H | 800W, 0~650V/0~4A |
PWR1600H | 1600W, 0~650V/0~8A |
