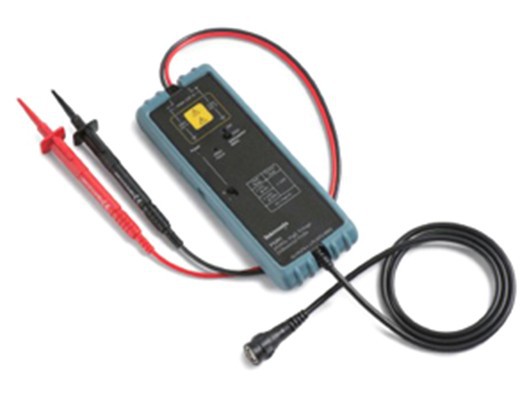

美國泰克 P5201示波器高壓差分探頭?
P5201可以與任何示波器一起使用，使得用戶能夠在示波器接地的情況下安全地測量浮動電路。P5201高壓差分探頭把浮動信號轉換成低壓參考地電平信號，然后可以在任何參考地電平的示波器上安全簡便地顯示這些信號。
警告：為確保操作安全，不要與帶有浮動輸入（隔離輸入）的示波器一起使用P5201高壓差分探頭，如泰克TPS2000系列示波器。P5201高壓差分探頭要求帶有接地輸入的示波器或其它測量?jī)x器。
美國泰克 P5201示波器高壓差分探頭? 主要特點和優點
- ±1,400V差分電壓（DC+pk AC）
- ±1,400V共模電壓（DC+pk AC）
- 25MHz帶寬
- 經過安全認證
- 可切換衰減
P5201示波器高壓差分探頭產品應用
- 開關電壓設計
- 馬達驅動器設計
- 電子鎮流器設計
- CRT顯示器設計
P5201示波器高壓差分探頭技術指標
型號 | P5201 |
衰減 | 200X/20X |
差分輸入電壓（峰值） | 200X:±1400V（DC+pk AC）; |
共模電壓 | 200X:±1400V（DC+pk AC）; |
帶寬 | 25MHz |
差分輸入阻抗 | 8MΩ,3pF |
每個輸入與接地之間的輸入阻抗 | 4MΩ,5.5pF |
共模抑制長 | 50Hz:>-80dB |
電纜長度 | 95cm |
