英國牛頓N4L PPA3500系列多通道功率分析儀?

英國牛頓N4L PPA3500系列多通道功率分析儀?-產品概述

• 一至六通道配置一臺儀器***多可以實現六通道的同時測試
• 雙核處理能力雙核處理能***大的提升設備本身的測試分析能力

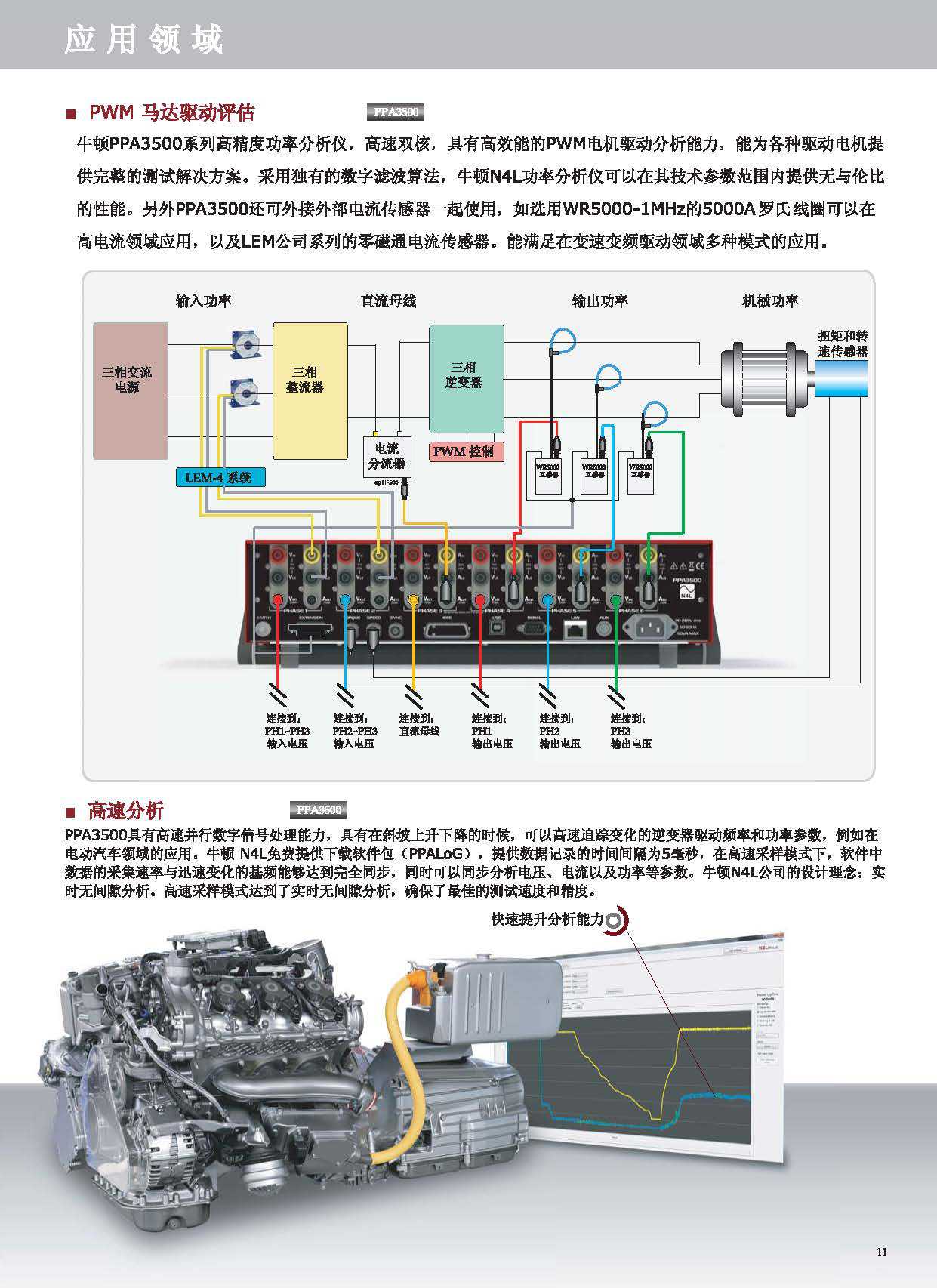

• PWM電機驅動測試具有高效能的PWM電機驅動分析能力
• 業界的帶寬精度擁有業界的高頻表現：0.05%的精度
• 超寬屏六通道分析*的超寬屏顯示
• 業界的相位精度0.005度相位精度
• 內置高精度分流器多功能接口
• 30Arms或20Arms (LC)內置電流分流器
• RS232, USB, LAN, GPIB,扭矩,轉速和滿足ADI40擴展能力
• 超小尺寸便于集成化安裝2U標準尺寸業界*可以集成化安裝的六通道功率分析儀
• 實時無缺少的高采樣率1M sample/s
• 頻率范圍DC & 10mHz to 1MHz

?-產品功能

高速功率分析能力- 5ms 數據記錄Datalog Interval

PPA3500測量包括所有頻率成分，例如功率波形,基波,間諧波和通過保持在任何驅動頻率下，采用率為1Ms/s的PWM逆變器輸出載波等等，PPA3500系列具有高速功率分析處理能力。

1MHz 帶寬頻率響應

PPA3500擁有1MHz的帶寬和優異的平滑響應，PPA3500系列功率分析儀可以提供所有電參數的功率分析，如電子鎮流器和PWM驅動等領域涉及寬范圍的頻率成分。專屬N4L的稱為Expanded Nyquist的數字處理技術，確保了測試數據的精準。PPA3500具有較好的寬帶頻率響應功能。

高精確度

PPA3500*的電壓和電源模擬卡設計確保了對功率和諧波分析的高精度。

DFT實時無間隙分析

PPA3500現實中很多場合由于存在快速變化的異步電流脈沖，為測試的準確性，采用傳統的FFT模式很難保證結果的真實性；而PPA系列功率分析儀結合了可變窗口無間隙分析的實時DFT技術確保了***佳的測試速度和精度。

PPA系列功率分析儀業界*一家采用DFT取代FFT模式的高精度功率分析儀。
