廣州致遠電量儀表PM100數字功率計

PM100產品簡介

隨著新能效標準的不斷推出，眾多企業在研發、生產以白色家電為代表的家用電器，以及大型空調為代表的工業設備中，都圍繞著如何提高節能性能而展開激烈的競爭，這就要求用于評估設備節能性能的功率測量儀器應具有高精度、超低待機功耗測量等特點。

廣州致遠電量儀表PM100數字功率計具有0.1%的功率測量精度，可滿足用戶從5mA小電流到20A大電流的測量需求；并采用ARM雙核控制器+ FPGA的處理架構，快速、精確地計算信號的各項參數，同時具備RS-232和IO偵測接口。

PM100產品應用

適用于從生產線到研發領域的功率測量：

• 可用于DC、單相2線的測量；
• 可用于空調、電磁爐等家用電器；
• 可用于顯示器、打印機等辦公設備；
• 可用于電源、電池等能源設備；
• 可用于大型空調等工業設備的節能性能的評估。

PM100功能特性

廣州致遠 PM100數字功率計的主要功能特性如下：

• 基本功率參數測量?？蓽y量電壓、電流、功率、功率因數等基本功率參數，同時支持交直流信號測量；
• 支持積分測量功能?？捎嬎鉇h、Ah+、Ah-、Wh、Wh+、Wh-、積分平均有功功率、積分時間參數，可設置連續積分模式、標準積分模式或普通積分模式；
• 具有自動量程功能，可在幾檔量程內自動選擇或改變量程；
• 全中文按鍵操作與顯示；
• 濾波功能。具有線路濾波和頻率濾波功能，可以抑制基波測量時不需要的噪聲和諧波成分；
• 具有測量值zui大值保持功能，包括：電壓與電流及其PEAK值、有功功率P/PEAK值、無功功率Q和視在功率S；
• 高級別的功率測量精度：0.1%；功率計的功率、積分等數值都是通過電壓電流的數據采集后運算得出的結果，功率計的功率測量精度直接影響這些測量結果的準確度；
• 采樣頻率：20KS/s；
• 帶寬：DC，0.5Hz~10kHz；
• 50μA低電流測量，可準確測量家用電器的待機功耗；
• 寬電流輸入量程：5mA~20A，大電流測量高達40A；
• 數據更新率zui快可達100ms。PM100型高精度功率計可自由更改數據刷新率：100ms、250ms、500 ms、1s、2s、5s，滿足不同頻率信號的測量需求；
• 具有偵測功能：電流、電壓、功率等參數上下限設定、判別及報警。

PM100 產品細節圖

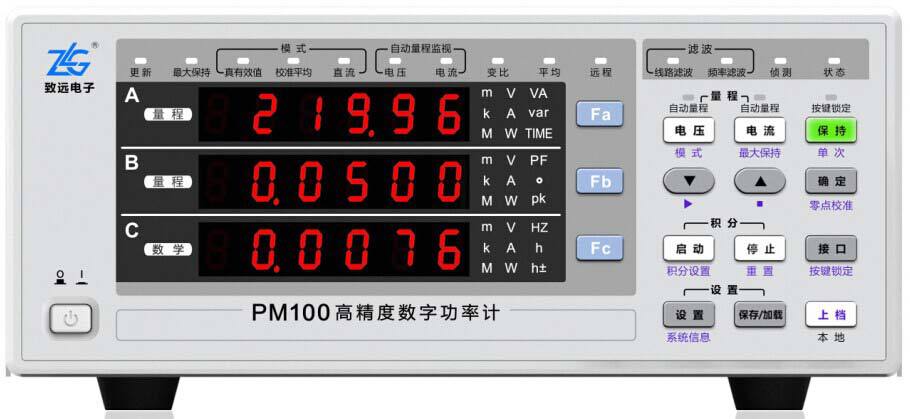

前面板圖

后面板圖

顯示細節圖

PM100主要技術參數

廣州致遠 PM100數字功率計
