■ NEW

2020年9月16日，深圳市鼎陽科技股份有限公司發布SDS1104X-U超級熒光示波器。該示波器為4通道機型，具有100 MHz帶寬和1 GSa/s采樣率；支持多種測量、數學運算及串行解碼功能，是一款高性能經濟型通用示波器，廣泛應用于研發、教學、維修、生產、DIY等領域。

01

通用入門級，也是專業級

作為入門級數字示波器，SDS1104X-U帶寬100 MHz，采樣率1 GSa/s，能滿足工程師大部分的信號測量需求。10種便捷化一鍵操作，38種自動測量功能，8種波形運算功能，通過協處理器完成14M全采樣點的測量和運算，能為用戶帶來極簡單快捷的使用體驗。

作為專業級數字示波器，SDS1104X-U采用新一代SPO技術，存儲深度可達14 Mpts， Sequence模式下波形捕獲率達400,000幀/秒，可輕松捕獲異常信號。同時還具備豐富的智能觸發、串行總線觸發和解碼功能、Pass/Fail測量、事件搜索等多種功能，支持汽車電子、物聯網等多領域的測量應用。

02

高性價比的 4 通道

在工作中，工程師常會遇到多種信號的測量需求，使用多臺示波器同時測量成本相對較高，單臺2通道示波器依次測量時間又較長。SDS1104X-U提供了高性價比的4通道，支持同時測量4個信號，節省測量時間及成本，便于相同時基下多種信號波形對比。

03

小身材，有大用

SDS1104X-U作為小體積示波器的經典款，質量輕，易于移動。不占空間的SDS1104X-U在實際測量中具有強大的應用。

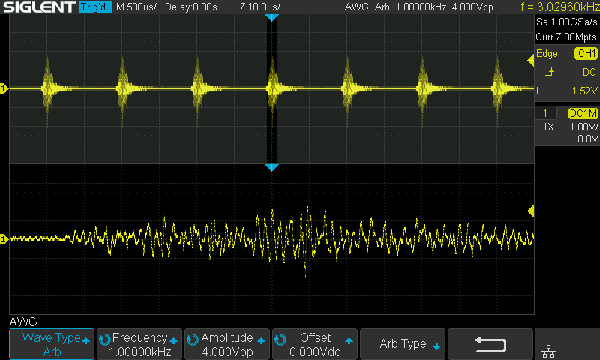

頻域分析

SDS1104X-U支持FFT在內的加、減、乘、除、積分、微分、平方根等運算功能，通過128k點的FFT運算功能可對信號進行頻域分析，從而對信號的信息作定量解釋。

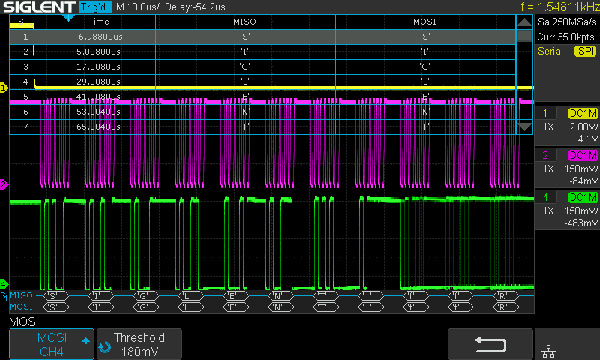

串行總線觸發和解碼

SDS1104X-U支持豐富的智能觸發、串行總線觸發，標配支持IIC、SPI、UART、CAN、LIN等協議的解碼功能，可有效解析信號數據。

電源紋波測試

直流穩定電源一般是由交流電源經整流穩壓等環節形成，因此不可避免地在直流穩定量中帶有交流分量，即電源紋波。SDS1104X-U可測量電源信號中的交流耦合信號，一鍵Zoom功能可放大波形細節。

SDS1104X-U超級熒光示波器，4通道高性價比，預算內的示波器，您的入門示波器新選擇！
