艾德克斯直流電源應用于電動車控制器測試

電動車控制器是用來控制電動車電機的啟動、運行、進退、速度、停止以及電動車的其它電子器件的核心控制器件，它就像是電動車的大腦，是電動車上重要的部件。電動車就目前來看主要包括電動自行車、電動二輪摩托車、電動三輪車、電動三輪摩托車、電動四輪車、電瓶車等，電動車控制器也因?yàn)椴煌能囆投胁煌男阅芎吞攸c(diǎn)。常見的電動車控制器如下圖一所示。針對電動車控制器，艾德克斯電子有相應的電源、電子負載可以滿足客戶的測試需求。

圖一 電動車控制器

原理與結構

電動車控制器，即直流無刷電機控制器，由控制器、電機、轉把、閘把、助力傳感器等構成的電機驅動、控制系統如下圖二所示：

圖二 電機驅動控制系統

測試方法

艾德克斯致力于提供新能源行業的測試解決方案，有IT8800、IT6500、IT6700H 等多款高性能產品可供選擇。

1、  蓄電池部分

目前蓄電池盒的主要規格有36V/12AH、48V/12AH、36V/14AH、48V/14AH、36V/17AH、48V/17AH、36V/20AH 和48V/20AH 等，可選用IT6500 系列寬范圍大功率直流電源或IT6700H 系列寬范圍電源模擬蓄電池盒輸出，給控制器及后端設備供電。

IT6500 系列寬范圍大功率直流電源全系列超過100 個機型，包含從800W到30kW，以及高達1000V、1200A 的輸出范圍；不但有豐富測量功能、高速響應的IT6500C 系列，同時也提供高性能、穩定輸出的IT6500D 系列，用戶可以根據需求，輕松選擇；此外，IT6500C 系列還擁有CC&CV 優先權功能，可以通過選擇CC/CV 環路的響應速度以及電壓電流上升下降速度，來避免電流過沖。

2、反向電動勢的吸收

電動機運轉時有通過電流的導線，通電導線切割磁感線會產生電動勢。所以此時電動機運轉在切割磁感線，也會產生電動勢。用右手定則判斷，此電動勢的方向和電動機兩端所加電壓相反，所以把這里產生的電動勢稱作反向電動勢。

計算方式：設線圈的面積為S，角速度為w，磁感應系數為B，則反向電動勢E=BSw，如果知道匝數n，則E=nBSw。

影響：電動機本身有電壓，產生反電動勢后，等效的電壓就小一些（兩者方向相反故相減），于是電動機不會被燒壞。

為了吸收電機的反向電動勢，增加電機的效率，我們可以在前端增加直流負載，以消耗直流無刷電機切割磁感線產生的反向電動勢?？蛇x用IT8800 系列高性能直流電子負載，設置負載工作在CV 恒壓模式，且電壓設定值大于模擬蓄電池的電源的輸出電壓，避免消耗供電直流源輸出的電量。

IT8800 系列功率范圍150W-55kW，電壓/電流測量速度大可達50kHz，分辨率可達0.1mV/0.01mA，滿足客戶高精度的測試需求；具有定電壓、定電流、定電阻、定功率四種操作模式，保護功能完善，內置RS232/GPIB/USB 通訊接口，滿足各種通訊需求。

艾德克斯是一家專業生產測試測量?jī)x器的公司，在汽車電子、工業、電池、新能源等眾多領域有專業的測試解決方案，客戶遍布二十多個國家和地區。

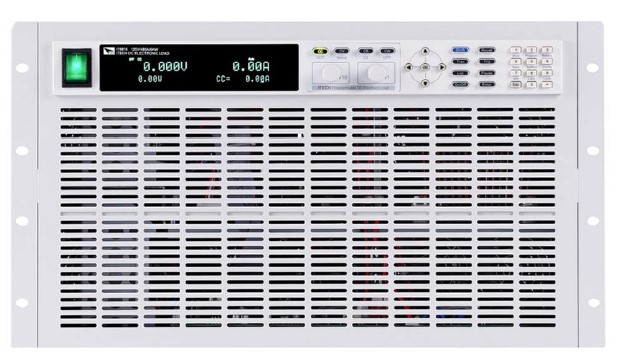

圖三、IT8818（120V/480A/6000W）
