什么是直流接地阻抗測試(The DC Ground Continuity Test)

直流接地阻抗測試主要在量測器具接地線與機殼之間的接觸點的電阻，量測的方式是依照歐姆定律的原理，在接觸點上流過一個電流，然后分別量測電流和接觸點的電壓值，再依照歐姆定律算出電阻值。 通常是流過一個較大的電流，仿真器具發生異常時所產生異常電流的狀況，做為測試的標準。 如果器具上接地線的接觸電阻，能通過這種惡劣環境的測試，在正常使用的條件下，這臺器具應該較為安全。 下列的各種狀況必須使用“直流接地阻抗測試器”量測器具上接地線的接觸電阻:

• 設計時的功能測試 -確定所設計的產品能達到其功能要求的條件。

• 生產時的規格測試 -確認所生產的產品能達到其規格要求的標準。

• 品保時的確認測試 -確認產品的質量能符合安規的標準。

• 維修后的安全測試 -確認維修后的產品能維持符合安規的標準。

不同的產品有不同的技術規格，基本上安規規范要求在接觸點上流過一個恒定電流，這個電流必須維持一段規定的時間。 假如在規定的時間內，接觸點的電阻保持在規定的規格內，就可以確定在正常條件的狀態下運轉，器具應該較為安全。 適當設計和妥善的施工，可以讓使用者免受意外感電的威脅。

量測接觸電阻雖然可以用一般的電阻表測量，但是電阻表所能輸出的電流通常都很小，不符安規規范的要求，無法被安規檢驗機構認可，必須使用接地電阻測試器測量。 一般用者會經常觸摸到的器具，其接地電阻測試規格除了CSA的規范要求30安培外，大多數的安檢機構(比如UL、BSA、TUV、VDE等﹞都要求25安培，而接觸點的電阻值必須低于100mΩ，同時電流必須持續60秒，而電阻值必須維持在100 mΩ以下。 而用戶不易觸摸到的器具的規格，通常都比較寬松，一般都要求電流為1安培，而接觸點的電阻值需低于500mΩ，但是時間仍為60秒。 上仍然有些規格高于上述的標準，而以器具的額定輸入電流的5倍為測試的標準，而接觸點的電阻值仍為100mΩ，測試時間為60秒。 這些大多數為電機類的器具，其危險較高，所以規格的要求會較一般性的器具為高。

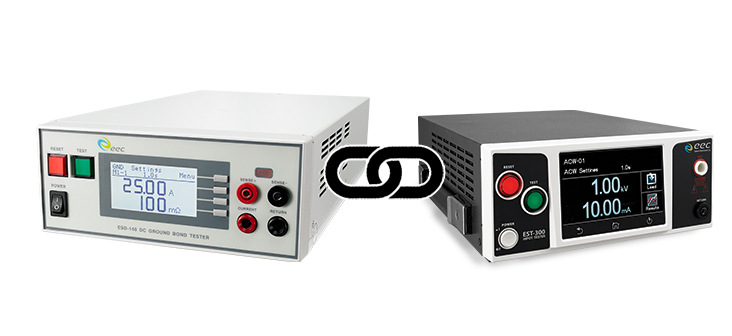

在目前世界上的安規規范中，有些特別要求要先量測接地線的接觸點電阻，接觸點的電阻必須符合規定后，才能進行“耐壓/絕緣測試”。 這主要在防止因接地線未接妥，而誤以為耐壓或絕緣良好。 華儀電子也生產這類的“耐壓測試器”，但是這類耐壓測試器上的接地電阻的測試規格，安檢機構通常只要求流過0.1安培而電阻值只要低于1Ω即可，而不需按照正式的接地電阻測試的規格。
