一、測量難點

   我們在跟某客戶交流時，得知該客戶在對生產線上的電容功率進行測試時，通常會關心以下3個問題，不知您是否和該客戶有相同的感慨。

1、電流測試精度

   在對通過電容的交流電流進行檢測的時候，由于電容內部L、R等寄生電感和電阻的影響，電流會有輕微的震蕩。另外電流本身的值較小，而且經過外部連接線，又會耦合外部的噪聲，對電流測試的度會造成影響，所以需要功率計高精度測量。

2、測試速度

   由于流水線設備運轉速度較快，且要在電容通電一段時間讓電流進入穩態時才能進行測量，因此在配合流水線設備運行的條件下，需要能夠快速的測試電容功率。

3、有功功率測試精度

  在電容功率測量時，由于電容通電時，其功率角接近90°，功率因數極低，功率因數越低，有功功率的測試越困難，而在低功率因數的條件下，需要保證一定的測試精度。

二、如何攻克難點

   在聽完客戶描述的測試痛點之后，我們跟客戶交流了廣州致遠電子推出的PA310功率計的性能指標后，客戶馬上邀請我司同事去現場進行了測試，并且解決了之前客戶的痛點。

   那么PA310功率計到底是具有的哪些性能指標幫客戶解決了一直以來未解決的痛點呢？

1、0.1%的精度保證了客戶產品測量可靠性

    PA310功率計的功率校準使用的是zui高功率標準源Fluke610，并采用高精度模擬電路設計，從硬件上對信號進行調理與采集，zui大限度降低原始信號的失真度。而且采用FPGA+DSP率架構進行邏輯控制與數據處理，利用FPGA的高速邏輯控制及DSP的強大數據處理能力，的進行數據采集運算。

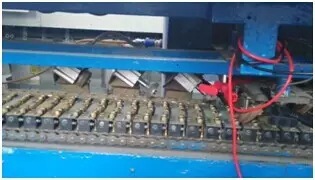

圖1 測試現場

2、100ms數據刷新率極大提升了客戶產品測量效率

   致遠電子的PA310功率計采用了高性能浮點 DSP + FPGA 雙核處理架構。數據采集、數據處理、數據顯示并行高速處理，數據刷新率達100ms，可以大大提高用戶的產品測量效率，高速地測量出流水線上每一個電容的測試數值。

圖2 DSPC+FPGA架構

3、測量低功率因數下的有功功率

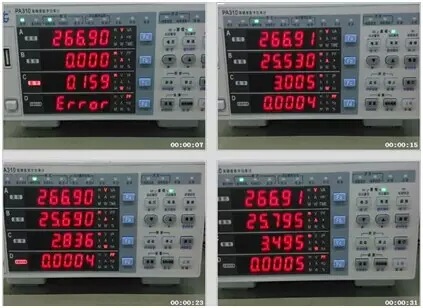

   PA310功率計可以測量低功率因數下的有功功率。在相角為90°左右時，能至少達到0.01度的分辨率。如圖是PA310空載時及連續測試三個統一規格電容功率測試值?？芍蛰d時功率幾乎為零，測試電容的功率因數為0.0004～0.0005之間，在電壓高達270V的情況下，功率只有幾個毫瓦。雖然這之間的功率很難檢測，但PA310仍然可以進行穩定的測試。

圖3 功率因數測量

  有了PA310功率計，生產線上的電容功率測試不再成為問題，測量妥妥的！
