泰克TPS2000B系列示波器有三個型號：TPS2012B，TPS2014B，TPS2024B

      當前的工程師和技師們面臨著越來越復雜、越來越關鍵的調試任務。在設計新的數字電路時，設計人員通常會面對許多新問題，如爭用條件、瞬態信號、信號畸變、等等。當然，產品開發周期壓力要求他們必須迅速準確地完成調試。本文介紹的技巧就是為簡化和加快這些調試任務而編制的。

     工用電源設計人員需要測量設備輸入側和輸出側的三相電壓和電流，以檢驗系統性能是否正確。如果使用只有兩條通道的示波器或使用高壓差分探頭，這一工作不太容易，成本也很高。TPS2000系列提供四條IsolatedChannelTM輸入和一個隔離外部觸發輸入，可以同時測量全部三個相位，查看控制信號，簡化和加快了這一測量任務。

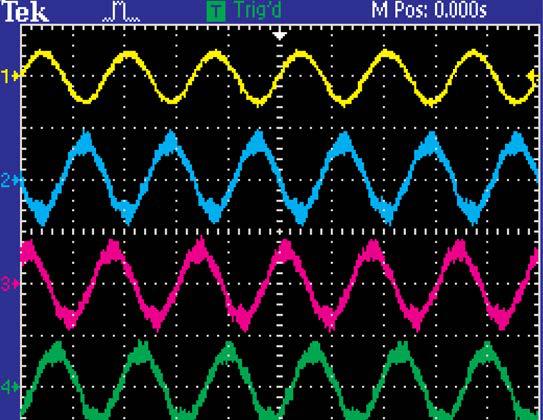

測量三相電流或電壓：

1. 按下AUTOSET。

2. 根據需要，調節amps-per-div 每格安培(或volts-per-div 每格伏特)和time-per-div 每格時間。

3. 根據需要確定軌跡在屏幕上的位置。

測量控制對電源系統的影響

      當前工用電源設計人員必須檢驗系統控制對系統性能的影響。為執行這一檢驗，他們需要同時觀察控制系統和三相電流。如果使用只有兩條通道的示波器或使用高壓差分探頭，這一工作不太容易，成本也很高。

TPS2000系列提供了四條IsolatedChannelTM輸入和一個隔離外部觸發輸入，可以在三條通道上同時測量全部三個相位，在第四條通道上查看控制信號，簡化和加快了這一測量任務。

測量電源系統上的控制影響：

1. 檢查探頭。

提示：三相測量使用的探頭可以不同于控制測量使用的探頭，因此一定要正確地單獨設置每條通道的探頭衰減。

2. 按下前面板上的AUTOSET 按鈕。

3. 調節控制信號上的每格伏特。

4. 根據需要，調節所有信號的垂直位置。
