有一臺好的示波器必須配備合適的探頭才能完成準確的測量，下面介紹一下泰克的探頭選型相關知識：

選擇適當?shù)奶筋^由于示波器測量應用和需求非常廣泛，因此泰克提供了廣泛的示波器探頭供您選擇。信號特點首要步驟，考慮計劃測量的信號，選擇適當探頭。您需要測量電壓、電流還是同時測量電壓和電流？信號頻率是多少

？信號幅度有多大？被測設備的源阻抗是高還是低？是否需要以差分方式測量信號？通過回答這些問題，可以從泰克

提供的眾多探頭類型中選擇的探測解決方案。帶寬選擇的探頭帶寬應與要使用的泰克示波器帶寬相匹配。一個很好的經驗法則是示波器和探頭帶寬應該是感興趣的zui高

信號頻率的三到五倍。同等重要的，還應考慮信號上升時間的帶寬。在500MHz 以上的頻率時，有源探頭提供的小

信號性能通常會更好。探頭負荷在理想條件下，選擇的探頭對被測信號的影響應盡可能小。被測設備源阻抗值可能會明顯影響任何探頭負荷的凈效果

。例如，在源阻抗低時，普通高阻抗10X 無源探頭的負荷影響幾乎是注意不到的，這是因為低阻抗并聯的高阻抗不

會給總阻抗帶來任何明顯變化。無源探頭是一種的低成本通用解決方案。但是，在源阻抗高時，帶寬較高的信號

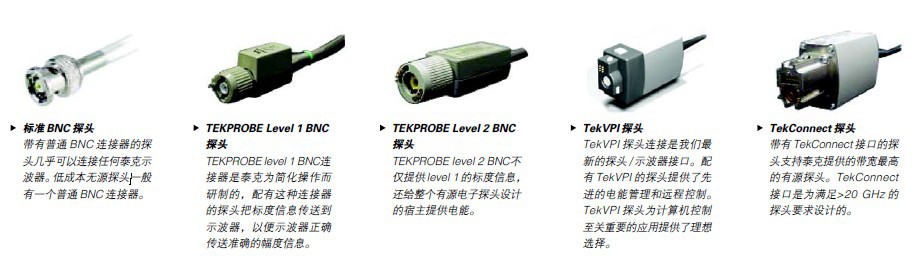

情況會明顯不同。在源阻抗高時，有源單端探頭或差分探頭是更好的選擇。探頭到示波器接口泰克接口一直在不斷演變，提供增強的功能和性能。許多接口要求額外的適配器，以使用現有的探頭解決方案。新型

探測接口解決方案增加了若干豐富的功能，如A u t o Z e r o 、使用Probe Menu Button 調出On Screen

Menu 等等。

電壓或電流幅度探頭選擇會因信號幅度和類型而明顯變化。顯然，電流探頭用來執行電流測量。但是，必需考慮需要AC 電流探頭還

是AC/DC 電流探頭。另外，電流探頭分成實芯環形設計和分芯設計。分芯設計提供了重要的簡便易用優勢，它夾在

導線周圍，而不必拆焊和重焊，而實芯環形電流探頭則需要拆焊和重焊。電壓探頭分成各種配置，包括小信號無源探

頭、有源探頭、差分探頭、高壓差分探頭和高壓無源探頭。在選擇探頭時，應考慮幅度及是否需要進行浮動測量。探頭尖連接大多數探頭帶有一系列標準附件。這些附件通常包括連接探頭的地線夾、補償調節工具及協助把探頭連接到各種測試

點上的一個或多個探頭尖附件。為特定應用領域設計的探頭，如探測表面貼片器件，可能在標準附件套件之外包括額

外的探頭尖適配器。此外，可以作為選件為探頭提供各種附件。
